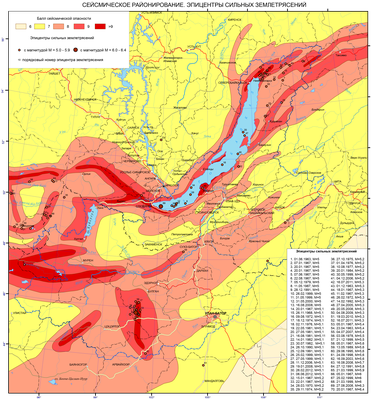

Сейсмическое районирование map
Сейсмическое районирование.
Эпицентры сильных землетрясений
Сейсмическое районирование – это картирование сейсмической опасности, обусловленной максимальными сейсмическими воздействиями, которые могут возникнуть на данной площади и быть превышены с определенной вероятностью в течение заданного интервала времени [Уломов, Богданов, 2013].
Общее сейсмическое районирование (ОСР) осуществляется на основе изучения региональных и глобальных сейсмогенерирующих структур (СГС), определяющих современную геодинамику, сейсмичность и сейсмический режим на территории государств. ОСР служит основой для рационального землепользования и обеспечения сейсмостойкого строительства. Для уточнения степени сейсмической опасности в конкретных регионах и на локальных площадях дополнительно выполняются дальнейшие полевые исследования, в том числе инструментальные.
Карта сейсмического районирования территории водосбора оз. Байкал отражает многолетний накопленный материал по систематическому изучению активных разломов территории Прибайкалья и Монголии, в зонах которых и возможны наиболее мощные землетрясения. Методически данный тип карты базируется на рассмотрении геолого-геофизических данных, характеризующих особенности сейсмотектонического развития территории, включающего элементы историко-структурного, тектонофизического и палеосейсмологического подходов, реализованных при выделении зон вероятных очагов землетрясений (ВОЗ). Главной целью выделенных зон ВОЗ является максимально приближенное к реальности отражение проекций будущих очаговых зон землетрясений разных магнитуд (М) с определенной повторяемостью. При построении зон ВОЗ предусматривается экстраполяция возможных М землетрясений, произошедших в известных геолого-геофизических условиях, на морфоструктурно-разломные комплексы со сходными условиями, но в которых соответствующие землетрясения еще не реализовались. Это сейсмотектонический подход, предложенный И. Е Губиным (1950), и в настоящее время не потерял актуальности. На карте сейсмического районирования от зон ВОЗ с определенным сейсмическим потенциалом (М землетрясения), согласно затуханию сейсмических волн от эпицентров землетрясений проведены сейсмические зоны в баллах шкалы интенсивности MSK-64 [Новая карта …., 1996, Современная геодинамика…,1996].
Представленная карта сейсмического районирования может рассматриваться в качестве долгосрочного прогноза сильных землетрясений в течении 1000 лет. Основой построения карты послужили сейсмостатистические данные по зарегистрированной сейсмичности на территории региона более чем за 100 летний период наблюдений, а также сейсмогеологические материалы и карты активных разломов [Смекалин и др., 2011].
Главная цель карты общего сейсмического районирования – отражение реального уровня сейсмической опасности в баллах в каждой точке рассматриваемой территории с учетом количественного обоснования конфигурации границ областей с разной сейсмической опасностью, оцененных в вероятностных значениях.
На карте, которая представляет собой адаптированные к современным представлениям идеи сейсмогеологического анализа, разработанные иркутскими сейсмологами [Сейсмическое районирование…, 1977], отчетливо прослеживается линейный вытянутый характер изолиний с разной сейсмической опасностью в баллах. Это связано с тем, что в основе конфигурации всех этих линий лежат сейсмолинеаменты. Они представляют собой оси верхних кромок трехмерных сейсмоактивных разломных структур, отражают связанную с ними структурированную сейсмичность и являются основным каркасом используемой линеаментно-доменно-фокальной (ЛДФ) модели.
Вся область бассейна оз. Байкал оконтурена 7-9-балльными изолиниями сейсмической опасности; при этом узкие линейные зоны возможных 10-балльных сотрясений (на карте >9 баллов) характерны для южного фланга оконечности котловины озера и связаны с Главным Саянским разломом, к зоне которого тяготеют многочисленные палеосейсмодислокации. Палеособытия, с которыми они были связаны, могли генерировать 10-11-балльные сотрясения. Второе такое же пятно 10-балльных сотрясений трассируется на северной оконечности озера, в районе Кичерских палеосейсмодислокаций, приуроченных к одноименной системе сейсмоактивных разломов, способных генерировать землетрясения с магнитудой М= 7.0 – 7,5. Третье такое пятно в дельте р. Селенги связано с Дельтовым сейсмоактивным разломом, к плоскости которого приурочен очаг катастрофического Цаганского землетрясения 1862 г. с М = 7,5 (10 - балльные эффекты на поверхности). Вся акватория озера Байкал оконтурена 9-балльной изосейстой.
8 - балльная изолиния интенсивности огибает 9 - балльные изосейсты и протягивается в северо-восточном направлении по обе стороны от оз. Байкал. В ее область попадают такие крупные населенные пункты региона, как гг. Иркутск, Улан-Удэ, Улан-Батор. На территории Монголии также южнее оз. Хубсугул выделяется субширотная зона 10-балльных сотрясений (на карте > 9 баллов), связанная с областью Болнайского и Цэцэрлэгского разломов, к плоскостям которых приурочены очаги Болнайского и Цэцэрлэгского землетрясений 1905 года. Данные сейсмические события относятся к самым мощным внутриконтинентальным землетрясениям мира инструментального периода (М=8,5, интенсивность 11-12 баллов). Площадь оз. Хубсугул и прилегающие территории попадают в область 9-балльных сотрясений.
Город Улан-Батор находится в зоне с воздействиями в 8 баллов. Эта зона оконтурена с обеих сторон 7-балльными изосейстами, протягивающимися в северо-восточном направлении до г. Читы. Площадь возможных 7-балльных сотрясений занимает пространство от г. Улан-Удэ на севере до г. Сухэ-Батор (Монголия) на юге.
Именно эти материалы послужили основой построения новой карты сейсмического районирования территории Российской Федерации ОСР-2012, которая станет в ближайшем будущем основным нормативным и справочным документом для всех научных и проектно-изыскательских организаций России [Уломов, Богданов, 2013].
Литература
Губин И. Е. Сейсмотетконический подход сейсмического районирования .- М-Л.: изд.во АН СССР,1950. - 63 с.
Новая карта сейсмическоого районирования территории Северной Евразии // В. С. Хромовских, В. В. Николаев, М. Г. Демьянович, А. В. Чипизубов, Р. М. Семенов, С. П. Се6ребренников, С. Г. Аржанников, О. П. Смекалин, Е. А. Дельянский // Геофизические исследования в Восточной Сибири на рубеже XXI века, Новосибирск: Наука,1996. - С. 94-99.
Сейсмическое районирование Восточной Сибири и его геолого-геофизические основы // под.ред. В. П. Солоненко. – Новосибирск: Наука,1977.
О. П. Смекалин, В. С. Имаев, А. В. Чипизубов. Палеосейсмология Восточной Сибири. - Иркутск: изд-во ИЗК СО РАН, 2011. - 98 с.
Современная геодинамика: Сейсмотектоника, прогноз землетрясений, сейсмический риск (фундаментальные и прикладные аспекты) // К. Г. Леви, В. С. Хромовских, В. М. Кочетков, В. В. Николаев, Р. М. Семенов, С. П. Серебренников, А. В. Чипизубов, М. Г. Демьянович, , С. Г. Аржанников, Е. А. Жельянский, О. П. Смеалин, В. В. Ружич, В. Ю. Буддо, О. К. Массальский, В. А. Потапов, Ю. А.Бержинский, Я. Б. Радзиминович // Литосфера Центральной Азии.- Иркутск: изд-во ИЗК СО РАН,1996. - С. 150-183.
В. И. Уломов, М. И. Богданов Новый комплект карт общего сейсмического районирования территории Российской Федерации ОСР-2012 // Инженерные изыскания. – 2013. - N 8. – С. 8-17.
Операции с документом

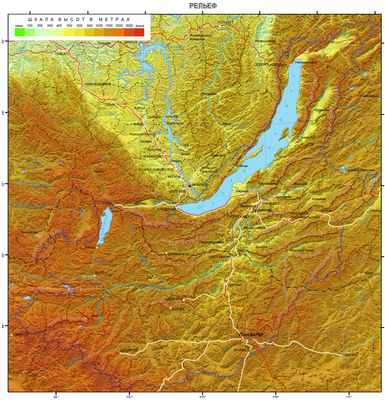

Рельеф map
Геоморфология. Орография
Бассейн озера Байкал находится в центре Евроазиатского континента, что определяет своеобразие и основные черты природы. Особенности палеогеографии и геологии обуславливают своеобразное строение поверхности.
Вертикальные тектонические движения в течении позднего мезозоя и в кайнозое обусловили в основном горно-котловинный облик рельефа.
Орографическое строение бассейна озера Байкал весьма сложно. В целом рельеф представляет собой единое плиоцен-четвертичное образование [Экосистемы, 2005]. На фоне общего поднятия в это время происходили значительные опускания отдельных блоков, приведшие к возникновению впадин-грабенов двух типов. Первый тип (байкальский) связан с активизацией тектонической деятельности во внутриконтинентальной Байкальской рифтовой зоне. Амплитуда вертикальных неотектонических движений, как и мощность рыхлых отложений, достигают здесь максимальных значений. Подвижки земной коры в данном районе до сих пор весьма значительны и обусловливают высокую сейсмическую активность, с частыми и порой сильными землетрясениями. Второй тип (забайкальский) представлен широкими межгорными понижениями, широко распространенными в бассейне р. Селенги. Они возникли благодаря молодым глубинным тектоническим нарушениям, наложенным на омоложенные мезозойские депрессии.
Межгорные котловины разделены разными по высоте и геологическому строению хребтами. Они в значительной степени расчленены эрозионными экзогенными процессами.
В четвертичное время наиболее высокие орографические единицы (Байкальский, Верхнеангарский, Баргузинский хребты, Хамар-Дабан, Хангай и др.), в особенности скаты северо-западной и северной экспозиции, были подвержены процессам оледенения, о чем свидетельствует наличие альпийских форм рельефа (кары, лавинные желоба, троговые долины, морены и т.д.).
Общее простирание как положительных, так и отрицательных форм в пределах бассейна р. Селенги до устья р. Уды имеет северо-восточное направление, с понижением доминирующей высоты в северную сторону. Горное обрамление трех Байкальских, Баргузинской, Верхнеангарской и Хубсугульской котловин характеризуется увеличением абсолютных высот и глубоким врезанием речных долин. В связи с этим здесь наблюдается широкое разнообразие элементов горного, а в широких частях межгорных котловин - равнинного рельефа.
Согласно геоморфологическому районированию [Нагорья…, 1974; Национальный атлас МНР, 1990], территория бассейна Байкала подразделяется на: Хангайское и Хэнтэй-Даурское нагорья, горы Прихубсугулья, Орхон-Селенгинское и его продолжение на севере Селенгинское (Селенгинская Даурия) среднегорья, горные системы Джидинского горного района, хребтов Хамар-Дабан, Улан-Бургасы, Икатского, Баргузинского, Верхнеангарского, Северо-Муйского, Байкальского, Приморского и западное крыло Витимского плоскогорья. Минимальная абсолютная высота - урез озера Байкал - подвержена незначительному изменению, вследствие его зарегулированности, и колеблется от 460 м над у.м., до максимальной –3539 м над у.м. - на Хангае.
Самое высокое горное сооружение — Хангайское нагорье находится в юго-западной части бассейна, имеет в основном сглаженные очертания с небольшими перепадами относительных высот. В центральной водораздельной части рельеф становится контрастнее из-за альпинотипных форм. Крупнейшие северные отроги Хангая - Тарбагатай и Тэлин-Цаган с отдельными вершинами высотой более 2500 м.
Горы Хэнтэйского нагорья имеют максимальные высоты 2200-2400 м над у.м. Они широкими и длинными отрогами распространяются на запад и восток, образуя обширное нагорье, постепенно переходящее в низкогорья на западе и юге, и сливаются с горами Забайкалья на севере. Общий характер рельефа довольно пологий с широким распространением останцов, скал, каменных россыпей. Следы древних оледенений имеют здесь ограниченное значение.
Орхон-Селенгинское среднегорье расположено в центральной части бассейна, между хребтами бассейна р. Джиды на севере и отрогами Хэнтэя на юге. Его отличают выположенный рельеф, а пространственная конфигурация напоминает огромный амфитеатр, понижающийся в северо-восточном направлении.
Селенгинское среднегорье отличает наличие субширотно вытянутых, со сглаженными вершинами среднегорных хребтов (Цаган-Дабан, Боргойский, Чикойский, Цаган-Хуртей, Заганский и др.), разделенных четкообразно вытянутыми вдоль основных водных артерий обширными межгорными впадинами. Днище впадин дренируется основными притоками р. Селенги (Чикой, Хилок, Уда, Джида) и сложено разновозрастными аллювиальными и пролювиальными отложениями, образующими террасы и широкие подгорные шлейфы. В долине р. Селенги рельеф становится низкогорным, усложненным гранитными останцами, скалами, обрывами и прижимами.
Рельеф Прихубсугулья имеет сложное строение. На западе расположены острогребневые, крутосклоновые, труднодоступные хребты Баян-Ула и Хоридол-Сарьяг. Горы к востоку от озера своими очертаниями напоминают северную часть Хэнтэя с высотами более 2000 м. Их характерной особенностью является наличие обширных позднекайнозойских лавовых плато.
Много общих черт имеют горы Джидино-Хамар-Дабанского узла. Их общее направление с юго-запада на северо-восток. В западной части они представляют собой относительно выположенную поверхность с группами гольцов, переходящих на севере в альпинотипное среднегорье Большого Хамар-Дабана, резко опускающегося в озеро Байкал. На востоке общая высота гор уменьшается, и их отроги прорезает р. Селенга.
Горное обрамление северной акватории оз. Байкал и Верхнеангарской котловины имеет резкие альпийские очертания осевых и предгорных частей Байкальского, Верхнеангарского, Северо-Муйского и Баргузинского хребтов. При относительно небольших высотах здесь широко распространены следы оледенений, а местами сохранились небольшие по площади и в настоящее время сокращающиеся горные ледники (ледник Черского – около 0,4 км2). Для рельефа Верхнеангарской котловины характерно небольшое колебание высот на днище, сложенном аллювиальными отложениями р. Верхней Ангары и озерно-аллювиальными отложениями древних палеобассейнов, и наличие обширных подгорных пролювиальных и флювио-гляциальных шлейфов.
Баргузинская котловина имеет характерное для впадин байкальского типа строение, с обширными равнинными заболоченными участками на днище и относительно приподнятыми, сложенными песчаными отложениями древними аллювиально-озерными террасами. Наличие больших площадей песчаных отложений обусловливает активную эоловую деятельность.
Южное обрамление Баргузинской впадины представлено массивным с относительно пологими чертами рельефа Икатским хребтом. Наиболее высокие возвышенности его водораздела, а также хребтов, расположенных южнее (Улан-Бургасы, Курбинский), лишены древесной растительности, имеют плоскую форму, осложненную нагорными террасами.
Литература
Нагорья Прибайкалья и Забайкалья / Логачев Н.А., Антощенко-Оленев И.В., Базаров Д.Б. и др.. - М.: Наука, 1974. - 360 с.
Экосистемы бассейна Селенги (Биологические ресурсы и природные условия Монголии: Труды совместной Российско-Монгольской комплексной биологической экспедиции; т. 44) / отв. ред. Е.А. Востокова, П.Д. Гунин. – М.: Наука, 2005. – 359 с.
Операции с документом

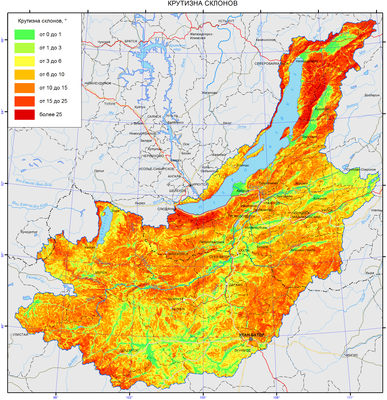

Крутизна склонов map
Геоморфология. Орография
Бассейн озера Байкал находится в центре Евроазиатского континента, что определяет своеобразие и основные черты природы. Особенности палеогеографии и геологии обуславливают своеобразное строение поверхности.
Вертикальные тектонические движения в течении позднего мезозоя и в кайнозое обусловили в основном горно-котловинный облик рельефа.
Орографическое строение бассейна озера Байкал весьма сложно. В целом рельеф представляет собой единое плиоцен-четвертичное образование [Экосистемы, 2005]. На фоне общего поднятия в это время происходили значительные опускания отдельных блоков, приведшие к возникновению впадин-грабенов двух типов. Первый тип (байкальский) связан с активизацией тектонической деятельности во внутриконтинентальной Байкальской рифтовой зоне. Амплитуда вертикальных неотектонических движений, как и мощность рыхлых отложений, достигают здесь максимальных значений. Подвижки земной коры в данном районе до сих пор весьма значительны и обусловливают высокую сейсмическую активность, с частыми и порой сильными землетрясениями. Второй тип (забайкальский) представлен широкими межгорными понижениями, широко распространенными в бассейне р. Селенги. Они возникли благодаря молодым глубинным тектоническим нарушениям, наложенным на омоложенные мезозойские депрессии.
Межгорные котловины разделены разными по высоте и геологическому строению хребтами. Они в значительной степени расчленены эрозионными экзогенными процессами.
В четвертичное время наиболее высокие орографические единицы (Байкальский, Верхнеангарский, Баргузинский хребты, Хамар-Дабан, Хангай и др.), в особенности скаты северо-западной и северной экспозиции, были подвержены процессам оледенения, о чем свидетельствует наличие альпийских форм рельефа (кары, лавинные желоба, троговые долины, морены и т.д.).
Общее простирание как положительных, так и отрицательных форм в пределах бассейна р. Селенги до устья р. Уды имеет северо-восточное направление, с понижением доминирующей высоты в северную сторону. Горное обрамление трех Байкальских, Баргузинской, Верхнеангарской и Хубсугульской котловин характеризуется увеличением абсолютных высот и глубоким врезанием речных долин. В связи с этим здесь наблюдается широкое разнообразие элементов горного, а в широких частях межгорных котловин - равнинного рельефа.
Согласно геоморфологическому районированию [Нагорья…, 1974; Национальный атлас МНР, 1990], территория бассейна Байкала подразделяется на: Хангайское и Хэнтэй-Даурское нагорья, горы Прихубсугулья, Орхон-Селенгинское и его продолжение на севере Селенгинское (Селенгинская Даурия) среднегорья, горные системы Джидинского горного района, хребтов Хамар-Дабан, Улан-Бургасы, Икатского, Баргузинского, Верхнеангарского, Северо-Муйского, Байкальского, Приморского и западное крыло Витимского плоскогорья. Минимальная абсолютная высота - урез озера Байкал - подвержена незначительному изменению, вследствие его зарегулированности, и колеблется от 460 м над у.м., до максимальной –3539 м над у.м. - на Хангае.
Самое высокое горное сооружение — Хангайское нагорье находится в юго-западной части бассейна, имеет в основном сглаженные очертания с небольшими перепадами относительных высот. В центральной водораздельной части рельеф становится контрастнее из-за альпинотипных форм. Крупнейшие северные отроги Хангая - Тарбагатай и Тэлин-Цаган с отдельными вершинами высотой более 2500 м.
Горы Хэнтэйского нагорья имеют максимальные высоты 2200-2400 м над у.м. Они широкими и длинными отрогами распространяются на запад и восток, образуя обширное нагорье, постепенно переходящее в низкогорья на западе и юге, и сливаются с горами Забайкалья на севере. Общий характер рельефа довольно пологий с широким распространением останцов, скал, каменных россыпей. Следы древних оледенений имеют здесь ограниченное значение.
Орхон-Селенгинское среднегорье расположено в центральной части бассейна, между хребтами бассейна р. Джиды на севере и отрогами Хэнтэя на юге. Его отличают выположенный рельеф, а пространственная конфигурация напоминает огромный амфитеатр, понижающийся в северо-восточном направлении.
Селенгинское среднегорье отличает наличие субширотно вытянутых, со сглаженными вершинами среднегорных хребтов (Цаган-Дабан, Боргойский, Чикойский, Цаган-Хуртей, Заганский и др.), разделенных четкообразно вытянутыми вдоль основных водных артерий обширными межгорными впадинами. Днище впадин дренируется основными притоками р. Селенги (Чикой, Хилок, Уда, Джида) и сложено разновозрастными аллювиальными и пролювиальными отложениями, образующими террасы и широкие подгорные шлейфы. В долине р. Селенги рельеф становится низкогорным, усложненным гранитными останцами, скалами, обрывами и прижимами.
Рельеф Прихубсугулья имеет сложное строение. На западе расположены острогребневые, крутосклоновые, труднодоступные хребты Баян-Ула и Хоридол-Сарьяг. Горы к востоку от озера своими очертаниями напоминают северную часть Хэнтэя с высотами более 2000 м. Их характерной особенностью является наличие обширных позднекайнозойских лавовых плато.
Много общих черт имеют горы Джидино-Хамар-Дабанского узла. Их общее направление с юго-запада на северо-восток. В западной части они представляют собой относительно выположенную поверхность с группами гольцов, переходящих на севере в альпинотипное среднегорье Большого Хамар-Дабана, резко опускающегося в озеро Байкал. На востоке общая высота гор уменьшается, и их отроги прорезает р. Селенга.
Горное обрамление северной акватории оз. Байкал и Верхнеангарской котловины имеет резкие альпийские очертания осевых и предгорных частей Байкальского, Верхнеангарского, Северо-Муйского и Баргузинского хребтов. При относительно небольших высотах здесь широко распространены следы оледенений, а местами сохранились небольшие по площади и в настоящее время сокращающиеся горные ледники (ледник Черского – около 0,4 км2). Для рельефа Верхнеангарской котловины характерно небольшое колебание высот на днище, сложенном аллювиальными отложениями р. Верхней Ангары и озерно-аллювиальными отложениями древних палеобассейнов, и наличие обширных подгорных пролювиальных и флювио-гляциальных шлейфов.
Баргузинская котловина имеет характерное для впадин байкальского типа строение, с обширными равнинными заболоченными участками на днище и относительно приподнятыми, сложенными песчаными отложениями древними аллювиально-озерными террасами. Наличие больших площадей песчаных отложений обусловливает активную эоловую деятельность.
Южное обрамление Баргузинской впадины представлено массивным с относительно пологими чертами рельефа Икатским хребтом. Наиболее высокие возвышенности его водораздела, а также хребтов, расположенных южнее (Улан-Бургасы, Курбинский), лишены древесной растительности, имеют плоскую форму, осложненную нагорными террасами.
Литература
Нагорья Прибайкалья и Забайкалья / Логачев Н.А., Антощенко-Оленев И.В., Базаров Д.Б. и др.. - М.: Наука, 1974. - 360 с.
Экосистемы бассейна Селенги (Биологические ресурсы и природные условия Монголии: Труды совместной Российско-Монгольской комплексной биологической экспедиции; т. 44) / отв. ред. Е.А. Востокова, П.Д. Гунин. – М.: Наука, 2005. – 359 с.
